西方制裁封锁俄罗斯芯片快三年了基金行情服务平台。结果呢？俄罗斯人自己搞出了一台光刻机。
不是传闻 ，不是 原型机。是已经交给买家、准备2025年底公开上市的量产机器。

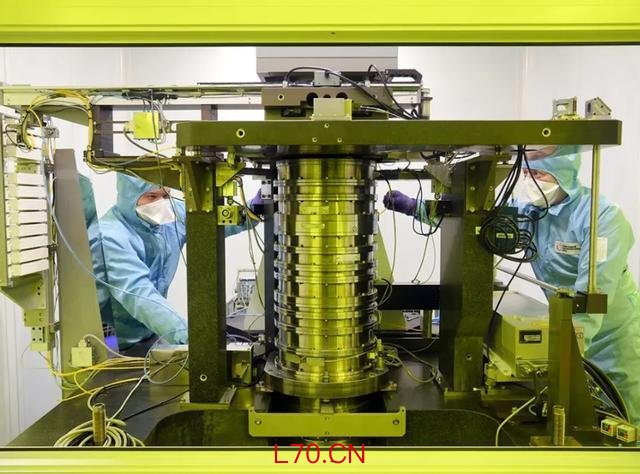

名字叫“进步STP-350”。350纳米。
你可能会说：350纳米？现在手机芯片都3纳米了，这差了100多倍，有什么好吹的？
先别急着笑。这玩意儿可能比你想的要严肃得多。
首先，350纳米在战场上，未必是劣势。
你看一个数据就明白了。STP-350生产的芯片，晶体管结构能承受大约100伏电压。而现代5纳米、3纳米芯片呢？工作电压通常不到1伏。
差了两个数量级。
这意味着什么？意味着俄罗斯这种“大块头”芯片，抗辐射、抗电磁脉冲、抗温度剧烈变化的能力，远超民用高端芯片。
战场上，导弹制导系统、雷达模块、飞机控制单元，需要在什么环境下工作？振动、高温、低温、电磁干扰、甚至核爆后的电磁脉冲。
一台智能手机在战场上一分钟都撑不住。但俄罗斯这台光刻机造出来的芯片，是为“系统存活能力”设计的，不是为“跑分”设计的。
这里有一个更深层的军事逻辑：三层冗余架构。
这是俄罗斯军工体系长期坚持的设计理念。简单说，就是同一个关键任务，由三条独立的处理路径同时运行。一条坏了，另外两条顶上。
这种架构对芯片的要求，不是“快”，而是“稳”。是大晶体管结构对宇宙辐射和电磁干扰的天然抵抗力。350纳米工艺，恰好满足这个需求。
所以俄罗斯人的思路其实是反过来的：不是追不上先进制程，而是根本不需要追。他们打的是另一套牌——战场耐久性。
再看这台机器的来头，更耐人寻味。
STP-350由莫斯科泽列诺格勒纳米技术中心开发，但关键技术来自哪里？白俄罗斯。
元股证券:ygzq.hk具体来说，是白俄罗斯的Planar公司，一家保留了大量苏联时代半导体工程遗产的企业。他们提供了这台机器的底层架构，基于EM-5884步进机技术。
俄罗斯自己承认，跟白俄合作之后，莫斯科与西方的技术差距，从大约40-50年缩短到了30年。
30年听着还是挺大的数字，对吧？但问题是，制裁的目的是让俄罗斯永远追不上。如果差距在缩小，哪怕缩得慢，制裁的逻辑就已经在动摇。
更值得关注的，是这台机器的成本。
配资炒股基础版售价约3.92亿卢布，折合450万美元左右。加上五年质保和增值服务，大概561万卢布，约640万美元。
西方同类设备呢？两到三倍的价格。
而且俄罗斯这次不是“造一台样机发篇论文”，而是已经交付给了Element集团——这是俄罗斯最大的微电子公司之一。换句话说，是直接进入工业量产环节。
那这玩意儿到底能造什么芯片？
350纳米工艺，每小时能处理大约63片150毫米硅片，或者43片200毫米硅片。支持6英寸和8英寸晶圆格式。
这些芯片不可能跑AI大模型，不可能装进智能手机。但它们完全可以用于：导弹惯性导航、雷达信号处理、军用电力控制系统、航空电子设备。
这些都是“没有高端芯片就打不了仗”的核心领域吗？不完全是。但没有这些基础芯片，整个作战体系根本转不起来。
俄罗斯人自己在专利和战略文件里说得更直白：
这不是一个“商业电子项目”，这是一个“战略主权项目”。
意思是，我不管这东西在淘宝上能不能买到，我只管一件事——如果彻底断掉西方供应链，我的导弹还能不能发射？我的雷达还能不能开机？
只要能，那制裁的威慑力就大打折扣。
最后说一个更宏观的判断。
全球半导体竞争，长期以来只有一个标准答案：越小的制程越牛。
但俄罗斯这台STP-350，提出了一个不同的问题：如果成熟制程、本地生产、战场可靠性，已经能支撑一个核大国的常规战争能力——那技术封锁还有没有用？
这个问题，不仅是西方制裁设计者需要回答的。所有依赖外部供应链的国家，都应该想一想。
至于俄罗斯下一步？他们已经在研发130纳米平台了。步子不快，但方向很明确——从光刻机到芯片，从芯片到武器系统，全链路本地化。
350纳米，不先进。但它代表的是：一个被封锁的大国基金行情服务平台，找到了自己的活法。
